تتعرض أي تركيبات كهربائية لعيوب متعددة تتسبب في إجهاد الجهاز أو تلفه ويمكن أن تشكل خطرًا على البيئة الخارجية.
هذه الاختلالات ناتجة عن:
الزائد: ماس كهربائى ، زائد.
الإجهاد الشديد
انخفاض ضغط الدم
لاكتشاف هذه العيوب وعزل الدائرة (المنشأة) عندما تصبح خطرة ، نستخدم أجهزة تسمى:
أدوات الحماية
1 / الحماية ضد قصر الدائرة:
1-1 / الفاسم النشار: (لو منصهر )
1-1-1) الوصف: هو الجهاز المستخدم لحماية المنشأة من قصر الدوائر.

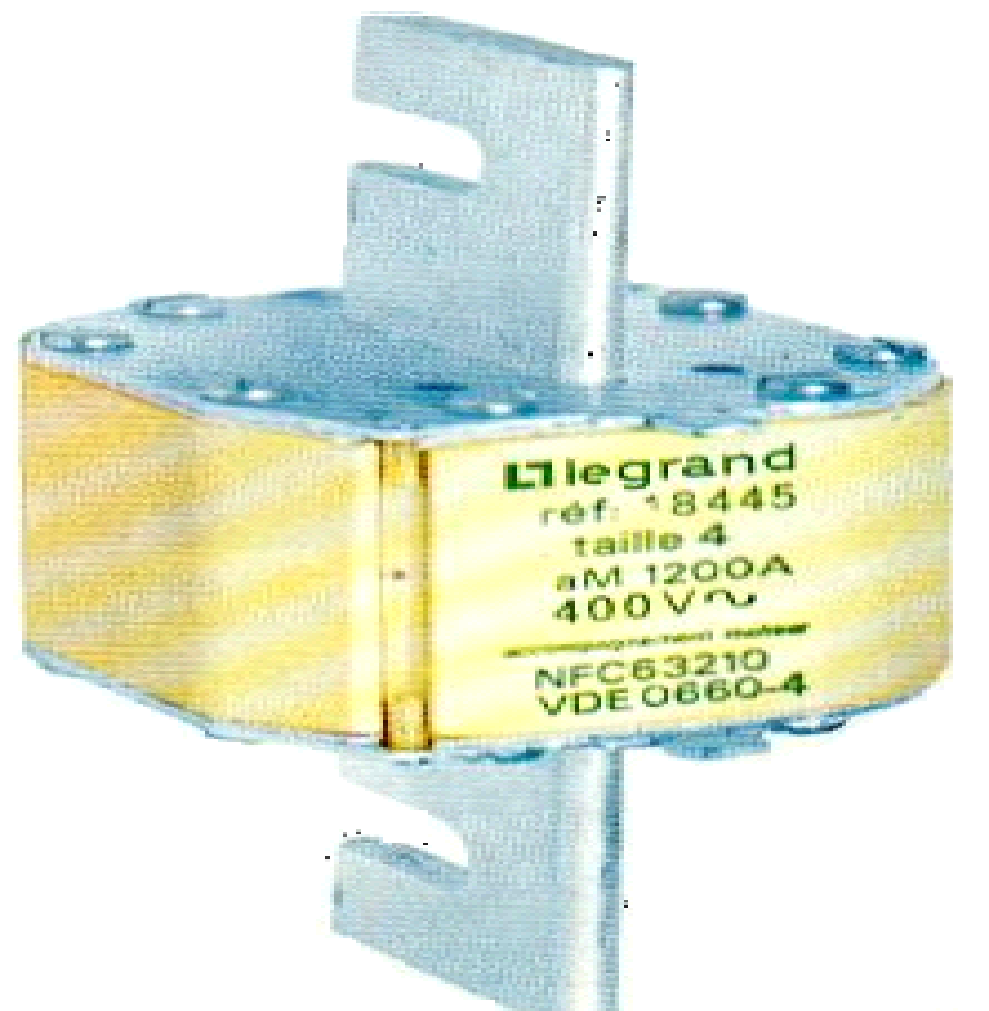

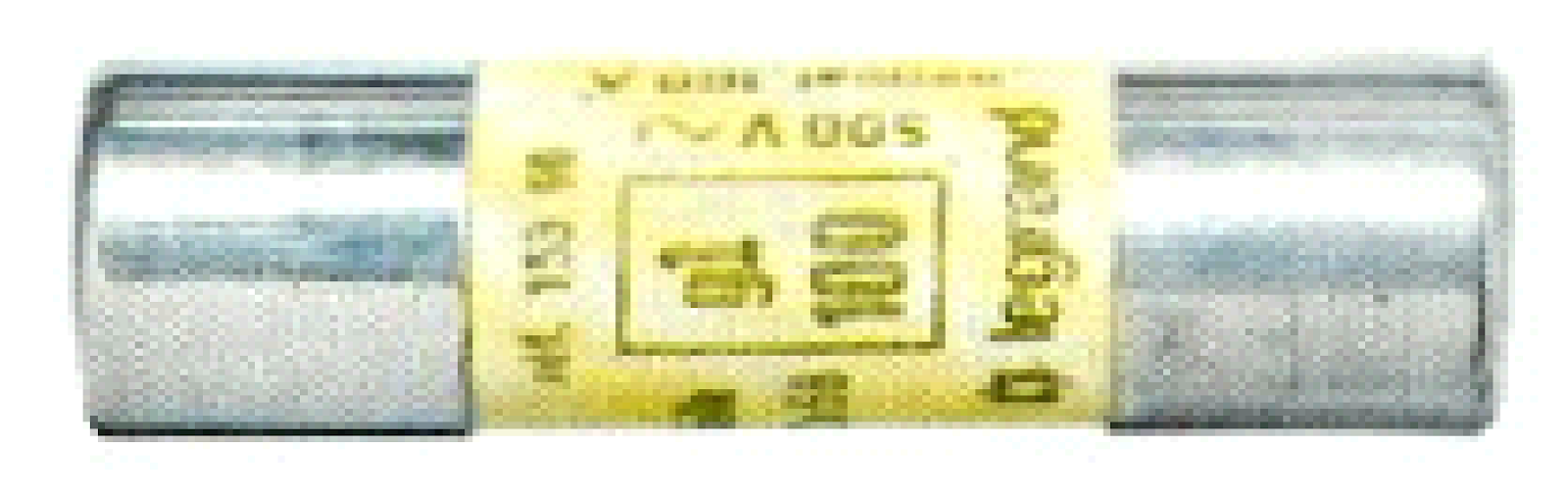

نجد فاصلًا ذائبًا بأشكال متعددة منها: – خرطوشة الشفرة – خرطوشة أسطوانية
1-2 / التكوين العام: (انظر المنشور)
1-3 / مبدأ القطع : في حالة التحميل الزائد ، يتم تسخين الفاصل حتى درجة واحدة بتأثير جول. يتم تشغيل الحرارة والدائرة حتى نقطة الانصهار.
1-4 / قراءة البيانات المسجلة على المستقبلات الضوئية: (انظر المنشور)
1-5 / تصنيف Sepals: حسب الاستخدام نجد:
حلقه | مجالات الاستخدام |
gF | الاستخدام العام ضد الأحمال الزائدة والدوائر القصيرة |
لعبة جيدة | الاستخدام العام المؤجل (وقت الذوبان المؤجل) |
صباحا | ملحقات المحرك للحماية من قصر الدائرة فقط |
1-6 / طريقة اختيار الجذع:
يتم اختيار قاطع الدائرة الكهربائية المناسب كماًا للميزات التالية:
1- الجزء 2- الجهد الاسمي 3- الجهد الاسمي 4- سعة الكسر
2 / الحماية من الحمل الزائد:
1-2 / المرحلة الحرارية: ( لو ريليه ثيرميك )
2-1-1) الوصف: جهاز يحمي النبات من الحمل الزائد أو الإقلاع الطويل.
1-2-2) الرمز (انظر المنشور) ونجد عدة اشكال.
2-1-3 / تعليم عام:
1- ريش مزدوجة 5- ذراع
2- نقل الكهرباء 6- نظام التسرب
3-لهب نيبز 7- نسيج ثانوي
4- في الجزء السفلي 8- حدد معيار الترسيب
بشكل أساسي ، بالإضافة لـ الظل ، تحتوي وحدة التوسيع على رمز ثنائي ، وهو عبارة عن شفرتين مختلفتين. اتصال ميكانيكي.
2-1-3 / مبدأ العمل: يتدفق التيار عبر موصل ثنائي السطح ويتم تسخين الصمام الثنائي مباشرة.
يتجاوز التيار تيار الضغط الذي تنثني فيه الشفرة ، ويحدث فتح التلامس في دائرة التحكم.
الترحيل الحراري بشكل عام من نوعين:
* مبدأ المعالجة المختلفة:
يراقب المرحل الحراري توازن التيارات في المراحل الثلاث لقوة المحرك عندما يختلف الاستهلاك.
يؤثر هذا على نظام الخمول لمرحل المعدات ، المسمى التفاضل ، في حالة فصل الطور.
يكسر دائرة التحكم.
* مبدأ المعالجة المختلفة:
لمنع الإغلاق السريع الناجم عن تغيرات درجة الحرارة في البيئة ، يتم تثبيت نظام رئيسي ثنائي الدفق
لتعويض الشفرة ، تكون الثانية منحنية في الاتجاه المعاكس للشفرة المزدوجة الرئيسية.
2-1-4 / طريقة اختيار التتابع الحراري :
يتم اختيار التتابع الحراري كماًا للخصائص التالية:
واحد- تغيير التدفق : ترتبط قيمته بقيمة التيار المقدر (In).
الثاني- الجهد الاسمي (شهرة).
3- عملية تفاضلية : مرحل لحماية العتاد من عملية مرحلة واحدة ، الحرارية التفاضلية
4- التعويض الحراري مرحل حراري: عند التشغيل في بيئة باردة أو ساخنة ، فإن التتابع الحراري ، عوض.
5- قسم العمليات يوجد أقسام للترحيل حسب وقت بدء المحركات:
– القسم 10: وقت بدء تشغيل المحرك أقل من 10 أيام.
– القسم 20: وقت تشغيل المحرك أقل من 20 يومًا.
– القسم 30: وقت تشغيل المحرك أقل من 30 يومًا.
3 / حماية ضد الحمل الزائد وقصر الدائرة:
1-3 / الفقرة: ( لو ديسجونكتيور )
3-1-1 / الوصف: إنه جهاز اقتران ميكانيكي يمكنه تمرير وحمل وكسر التيارات في ظل الظروف. يمكن للدائرة العادية أن تصمد في غضون فترة زمنية موحدة وتكسر التيارات في ظروف غير طبيعية على سبيل المثال: الزائد ، ماس كهربائى.هناك عدة أنواع من الاستراحات:
– فاصل أحادي القطب
– ثنائي القطب
– “ثلاثة أقطاب
3-1-2 / الرمز: (انظر المنشور)
3-1-3 / تعليم: يتكون الفاصل بشكل أساسي من ثلاثة عناصر:
* مجموعة الظل (أقطاب الكسر): السماح بمرور التيار وقطعه في ظل ظروف التشغيل العادية خاصة في حالة وجود عيوب.
* كاشف حراري : يؤدي وظيفة الحماية من الحمل الزائد.
* كاشف مغناطيسي : يقوم بوظيفة الحماية ضد قصر الدائرة.
3-1-4 / مبدأ العمل:
أ) حماية ضد الحمل الزائد : (انظر لـ الصورة في المنشور)
نحن ندرك وظيفة الحماية ضد الأحمال الزائدة عبر كاشف حراري واثنين مزدوجين تشوه الشفرة الشفرة المزدوجة عندما تتجاوز درجة الحرارة ذات قيمة موحدة ، مما يؤدي لـ فصل ميكانيكي. يتمدد الربيع ويقطع فك الاشتباك بسرعة حتى تفتح الدائرة.
ب) حماية ضد قصر الدائرة : (انظر لـ الصورة في المنشور)
وهي تستند لـ توليد مجال مغناطيسي خلال مرور تيار كهربائي عبر فاصل يحتوي على دائرة. المغناطيسية الثابتة وفتيل متحرك.
في دائرة كهربائية قصيرة ، يسحب المغناطيس الكهربائي الغلاف المتحرك الذي يخفف من نظام التشابك ويتوسع. إنه يوفر كسرًا سريعًا للربيع والاتصالات الرئيسية ، والعملية تلقائية.
طريقة اختيار 3-1-4 / المدى:
يتم اختيار فاصل الجهد المنخفض (BT) كماًا للدائرة المراد حمايتها والمعايير التالية:
التيار الاسمي (في)
– جهد التشغيل الاسمي (Un)
عدد الأعمدة المحمية: 1 ، 2 ، 3 أو 4
قوة القطع: أقصى ذات قيمة لتيار ماس كهربائى قابل للكسر.
– اختيار نظام الاعتماد: حسب الدائرة المحمية.
نشاط : طريقة اختيار المرحلات والمفصلات الحرارية لحماية المحرك:
واحد / اختيار التتابع الحراري F1 لحماية المحرك من الحمل الزائد A = 1.12 In ،
KW 0.37 = Pu.
1) تذكر أن المحرك يصل لـ السرعة المقدرة في S 7.5 ، حدد جزء العمل من التتابع الحراري.
المحلول : نستنتج أن القسم هو S 10.
2) اضبط العدد المطلوب من الأعمدة.
المحلول : نظرًا لأن المحرك ثلاثي الأطوار ، فإن عدد الأعمدة هو 3.
3) قم بتعيين مرجع الترحيل الحراري المستخدم وإعطاء مجال الضغط ( المستند 4 )؟
المحلول : التيار الاسمي A هو 1.12. نستخرجه من الوثيقة:
* مرجع الترحيل الحراري: LR2-D1306.
* نطاق الضغط: 1 – 1.6 أ.
4) تحقق مما إذا كان معرف البداية الحالي = 4.4 في وإعداد Ir = Id لم يتم تشغيل الترحيل.
التنظيم الحراري قبل انتهاء الإقلاع (رقم هاتف المستند. واحد)؟
المحلول : من المستند 1: في الحالة الباردة ، تتراوح أعمار الترحيل من 12 ثانية لـ 13 ثانية للحمل الزائد المقدر
مع 4.4 Ir ووقت البدء المحمول للمحرك 7.5S ، يكون للمحرك وقت كافٍ للبدء.
الثاني / اختيار الأقطار الموضوعة في قاطع العزل الكهربائي Q1:
حدد أنواع المخططات المستخدمة لحماية المحرك من تيارات الدائرة القصيرة ؟
المحلول : نوع التخميد المستخدم: AM.
2) تحديد معيار الفاصل للترحيل الحراري باستخدام وثيقة الشركة المصنعة.
المحلول : نستنتج من وثائق الشركة المصنعة: أ 2.
3) مرجع القاطع العازل: LS 1 D 2531 A 65. لذلك حدد أبعاد الأقطار.
المحلول : نستخرجه من مستند الشركة المصنعة: 10 × 38.
4) اطرح المرجع لـ الفواصل من النتائج السابقة (الوثيقة 5)
المحلول : – نناقش في الوثيقة أبعاد الخطوط المستخرجة في السؤال 3.
ثم نبحث عن المعيار المستخرج في السؤال 2.
– ننهي مرجع الخوارزمية: DF2-CA02.
5) تحديد وقت انصهار المصهر في حالة قصر الدائرة ، وعندما يصل التيار لـ أ 20)المستند 2)؟
المحلول : باستخدام المستند ، وجدنا أن وقت الانصهار هو 0.8 S.
ملاحظة: طريقة اختيار الكسر:
باستخدام مقياس الأومتر (متعدد المقاييس) ، نقوم بعزل الفاصل عن الدائرة.
إذا كانت مقاومة المصهر 0 ، يكون التفاضل في حالة حديثة.
وإذا كانت مقاومة المصهر لا تساوي 0 ، فإن الفاصل ليس جديدًا (غير صالح).
